日韩高清亚洲图文-亚洲第一免费毛片-国产三级在线观看完整版-久久在线人人97-av在线男人社区日韩-五月天天天综合精品无码-国产AV最新精品自在自线-日本久久久久亚洲中字幕

異形模切出現(xiàn)這兩大“頭痛”問題？這樣來解決！！

2023-09-16

異形模切出現(xiàn)這兩大“頭痛”問題？這樣來解決??！（本文章摘自微信公眾號：標(biāo)簽技術(shù)）

不干膠的模切屬于特種模切，通常情況下模切后都要將不需要的廢邊排掉，便于出標(biāo)和貼標(biāo)。文中談到的異形標(biāo)簽，是指形狀不規(guī)則的標(biāo)簽，模切工藝的難點在排廢環(huán)節(jié)，在實際生產(chǎn)中排廢時往往因為其形狀的不規(guī)則而產(chǎn)生一些問題。本文將介紹不干膠異形標(biāo)簽在模切加工過程中的一些常見問題和解決方法。

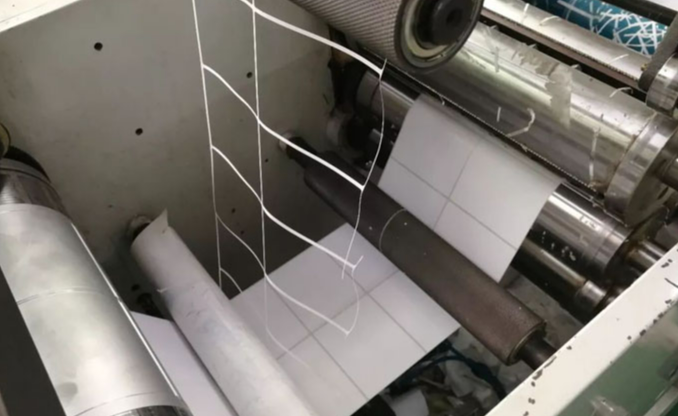

01 排廢邊斷裂


模切排廢邊斷裂是不干膠模切加工中經(jīng)常遇到的問題，諸多因素都會對其造成影響。通常的影響因素有面材強度、廢邊寬度、模切刀具、排廢張力、異形標(biāo)簽。這里我們這里主要談?wù)劗愋螛?biāo)簽引起排廢邊斷裂的原因和解決方法。
排廢邊斷裂的原因：異形標(biāo)簽的形狀特殊，致使排廢邊也不規(guī)則，在排廢時隨著排廢輥上的廢邊越來越多，排廢較多的區(qū)域在排廢輥上的直徑也會大于排廢較少的區(qū)域，勢必造成排廢邊的張力不均，容易引起排廢邊斷裂。



解決方法：（1）在排廢輥上加一根平衡壓輥，用外力適當(dāng)平衡排廢卷的直徑；（2）在排廢邊較少的收卷位置加適當(dāng)?shù)囊r紙來平衡排廢邊的張力；（3）在模切前采用預(yù)剝離的工藝用以適當(dāng)降低材料的離型力，離型力越大的材料排廢所受的張力越大，不利于順利排廢，異形標(biāo)簽尤甚；（4）通過加工工藝增強排廢邊的抗拉強度，通過表面覆膜增加面材抗拉強度，在模切工位加一個用以模切底紙的背刀裝置，這樣排廢邊就變成了面紙和底紙的雙層結(jié)構(gòu)，其抗拉強度也大大增強。
02 排廢時標(biāo)簽翹角



不干膠模切過程中常見的帶標(biāo)現(xiàn)象，是指模切排廢時標(biāo)簽被排廢邊帶起脫離底紙，俗稱“飛標(biāo)”。而翹角就是飛標(biāo)的前奏，通常的影響因素有：模切質(zhì)量、排廢方式、材料剝離力和環(huán)境溫度。
異形標(biāo)簽由于其形狀特殊，模切排廢時往往會出現(xiàn)標(biāo)簽邊緣被排廢邊帶起后呈翹角狀，致使標(biāo)簽無法正常收卷和貼標(biāo)，產(chǎn)生很大的廢品率。這種現(xiàn)象往往出現(xiàn)在標(biāo)簽輪廓角度很小的區(qū)域，比如五角星標(biāo)簽的五個角。正常排廢時，區(qū)域過小，其相對剝離力也會很小，很容易被排廢邊帶起后翹角。



解決方法：標(biāo)簽設(shè)計時盡可能的避免直角或是銳角，角度越大，越有利于排廢；為了增大排廢角度，可以將排廢輥改裝成排廢鋼尺；在模切刀版上的標(biāo)簽位置增加泡棉；在較細(xì)排廢輥的標(biāo)簽位置加裝一定厚度的海綿輥。
